售前
热线

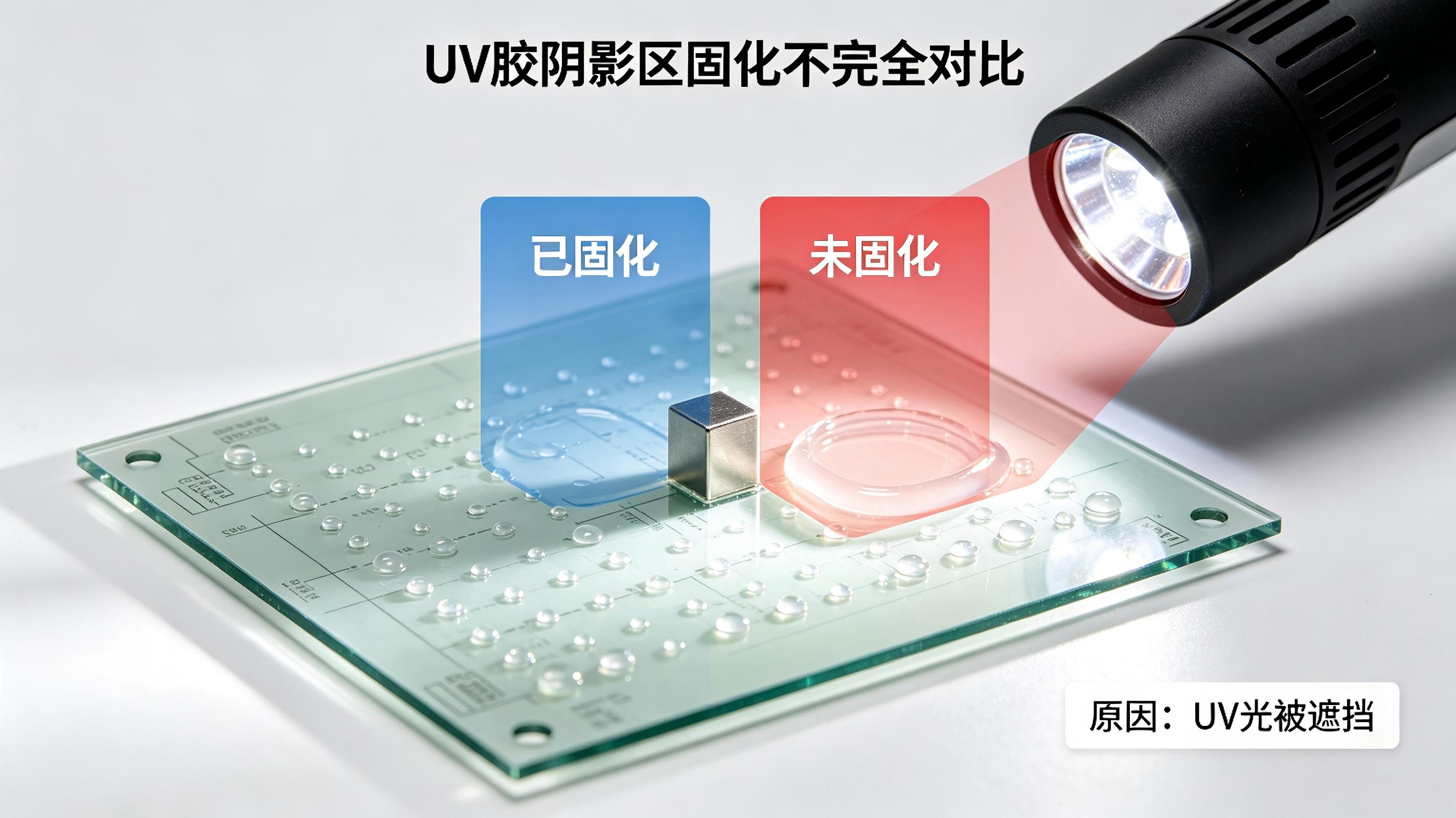

先抛一个问题：你有没有遇到过，UV胶涂完之后表观已经固化，但过段时间发现元器件引脚下方、BGA底部那层胶还是软的、有黏性？这不是偶发现象，而是单一UV固化体系的固有局限。
UV固化依赖光子引发自由基聚合，只有在紫外光能直接到达的表面才能快速交联。而实际电路板上，元器件、芯片、连接器会形成大量遮挡，紫外光无法穿透。于是出现了“光照区已固化、阴影区未固化”的不均匀状态，这恰恰是影响三防涂层长期可靠性的最大隐患。

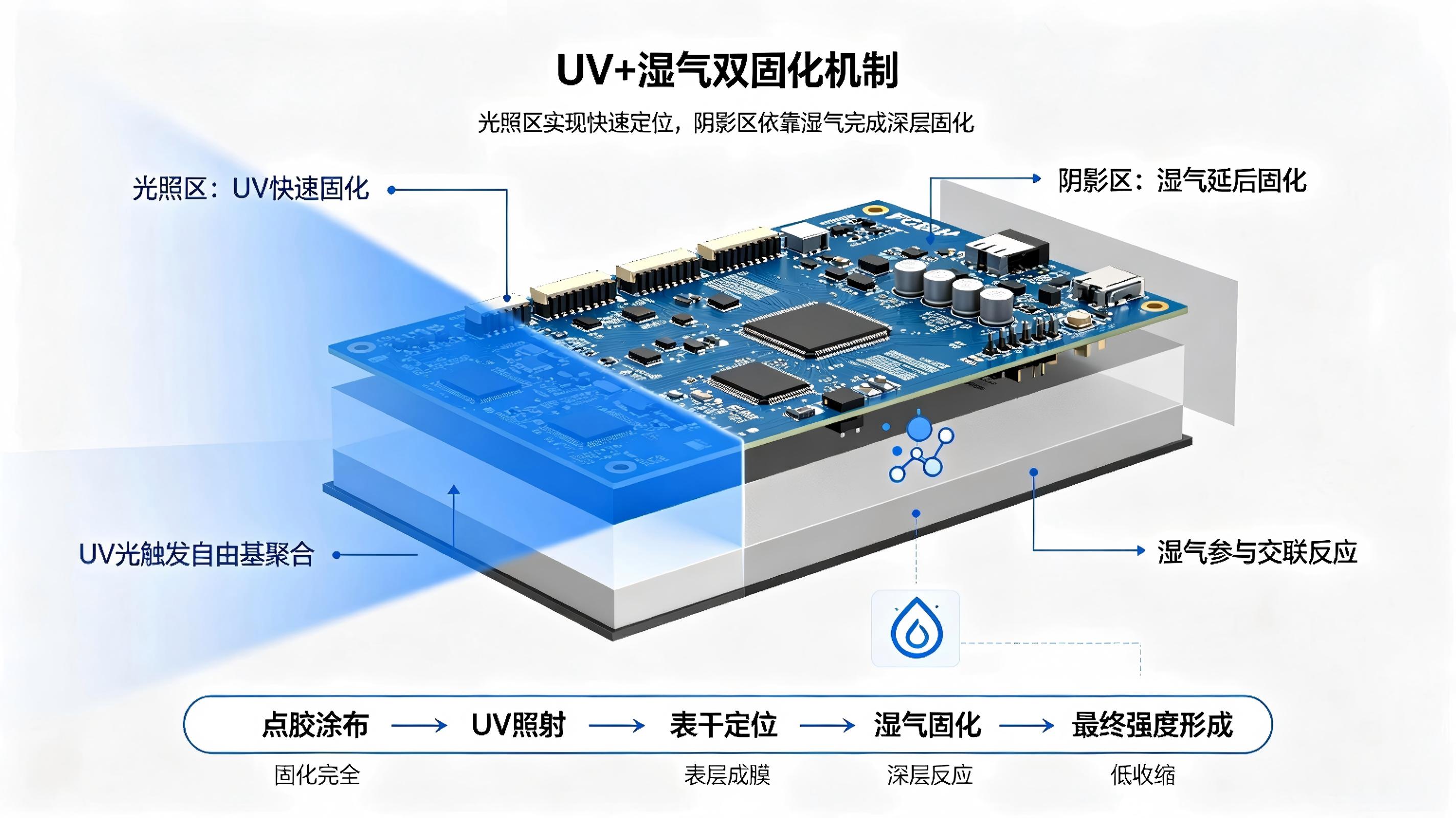

UV+湿气双固化胶把固化拆成两段：第一阶段紫外光（320-390nm、能量密度10W/cm²）照射5-10秒完成定位固化，快速“锁住”位置、提升节拍；第二阶段，阴影区依靠材料对空气中湿气的反应，在48小时内完成二次固化。两段互补，最终实现整板无死角固化。
我以泰亚电子TAS-3001 UV+湿气双固化胶的官方数据做一组拆解：
项目 | 测试方法 | 典型值 |
外观（固化前/后） | 目测 | 透明 |
粘度 | 2#转子，25℃ | 1000 cps |
固化条件 | 1. 波长320-390nm紫外线光，能量密度10W/cm2；5-10S可完全固化； 2. 湿气固化48h，可完全固化。 | |
密度 | ASTM D792 | 1.1 ±0.2 g/cm³ |
硬度 | ASTM D2240 | 40 Shore D |
拉伸强度 | ASTM D638 | 18 MPa |
断裂伸长 | ASTM D638 | 20 % |
吸水率 | ASTM D570 | 0.3 % |
线性收缩 | ASTM D2566 | 2.0 % |
体积电阻率 | ASTM D257 | 10¹⁴ Ω·cm |
击穿电压 | ASTM D149 | 37 kV |
工作温度范围 | — | -45 ~ 120 ℃ |
耐沸水煮 | 实测（CNAS） | 100℃×12h，绝缘性能、附着力不衰减 |
RoHS | — | 符合 |
还有两点值得注意：一是100%固含量、无溶剂，固化过程无挥发，VOC极低；二是可添加荧光剂，配合AOI光学检测，让涂覆覆盖情况“可见、可检”，这是很多产线容易忽略的质控点。
看阴影区能力：确认材料是否明确标注“湿气/潮气二次固化”，而非单一UV
看认证与数据：RoHS、REACH SVHC、VOC、UL94 是否齐全，参数是否出自CNAS等有资质的检测
看应用匹配：3C固定、PCBA三防、汽车电子ECU等场景对耐候与绝缘要求不同，需对照TDS
A1：可以，TAS‑3001 属于典型的 PCBA 三防涂覆、封装材料。产品吸水率仅 0.3%（ASTM D570），体积电阻率可达 10¹⁴ Ω・cm，击穿电压 37kV，同时具备良好耐腐蚀、防锈、防水性能，能够为精密电路板、继电器、载波通讯设备提供长期稳定的防潮绝缘防护。
A2：TAS‑3001 硬度为 Shore D 40，拉伸强度 18 MPa，断裂伸长 20%，材料同时具备强度与一定韧性。硬度测试依据 ASTM D2240 标准，拉伸强度与断裂伸长依据 ASTM D638 标准测试；线性收缩率 2.0%（ASTM D2566），尺寸稳定性良好。可以在固定元器件的同时缓冲应力，降低开裂脱落风险，兼顾产品可靠性与产线工艺适应性。
