售前
热线
在消费电子与PCBA制造环节，UV+湿气双固化胶正成为解决电路板三防涂层“固化死角”的关键材料。所谓固化死角，是指元器件引脚下方、BGA底部、连接器缝隙等紫外光无法照射到的阴影区。

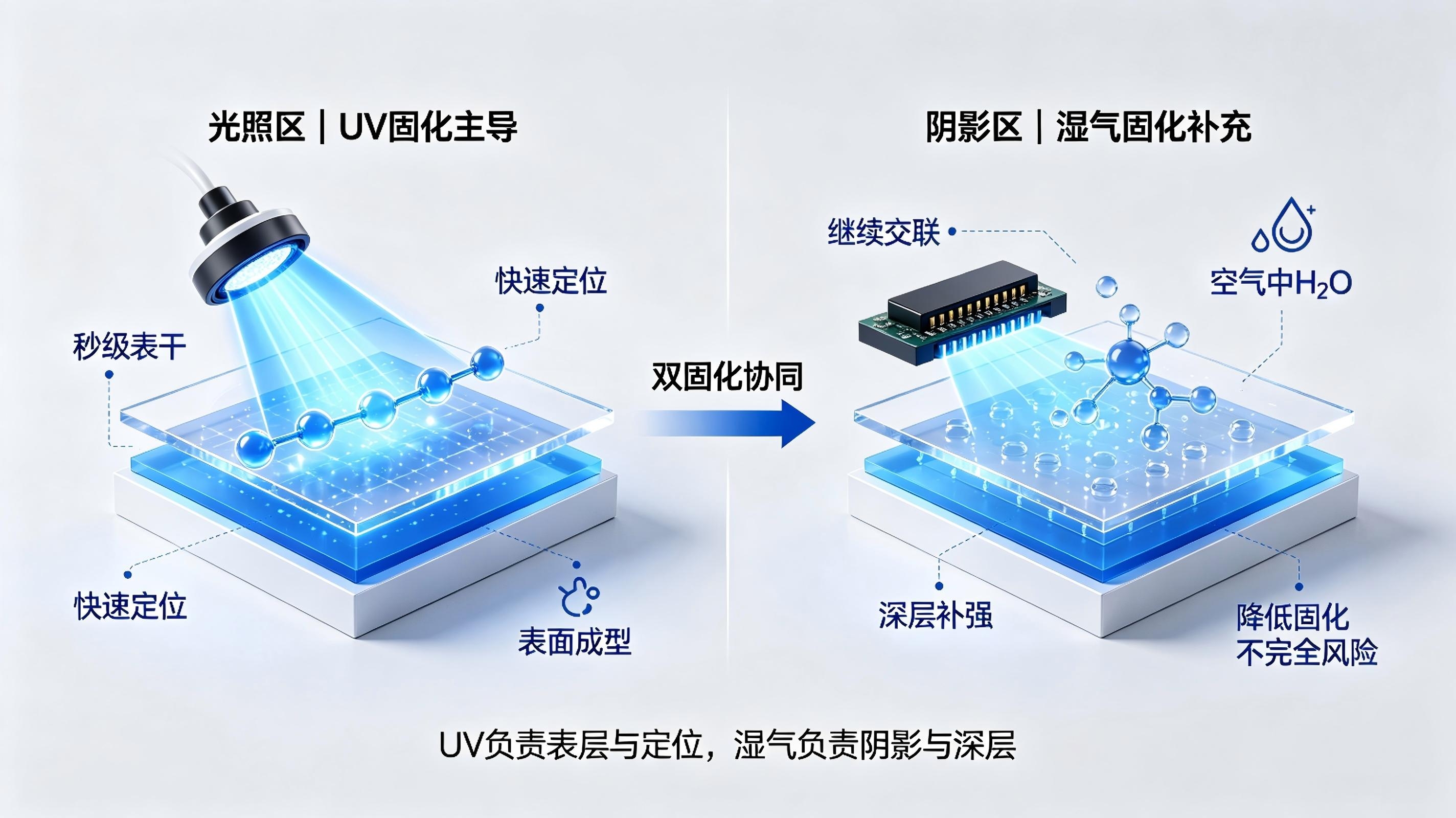

传统UV胶依赖单一紫外光固化，阴影区固化不完全，返工率高。而UV+湿气双固化胶采用双重固化机制：紫外光照射区5-10秒快速定位固化，阴影区依靠空气中湿气在48小时内二次固化。
这一机制让整块电路板明处暗处都能固化到位，显著提升三防涂层的完整性与可靠性。以泰亚电子TAS-3001 UV+湿气双固化胶为例，其100%固含量、无溶剂，固化过程几乎无VOC挥发，符合RoHS、REACH SVHC及VOC检测要求。
一、性能方面:
TAS-3001硬度Shore D 40，拉伸强度18MPa，吸水率仅0.3%，体积电阻率10¹⁴ Ω·cm，击穿电压37kV，工作温度-45~120℃，具备良好的防潮、绝缘、耐腐蚀与防水性能。经实测，该胶耐100℃沸水煮12小时，绝缘性能与附着力不衰减，可靠性突出。
项目 | 测试方法 | 典型值 |
外观（固化前/后） | 目测 | 透明 |
粘度 | 2#转子，25℃ | 1000 cps |
| 固化条件 | 1. 波长320-390nm紫外线光，能量密度10W/cm2；5-10S可完全固化； 2. 湿气固化48h，可完全固化。 | |
密度 | ASTM D792 | 1.1 ±0.2 g/cm³ |
硬度 | ASTM D2240 | 40 Shore D |
拉伸强度 | ASTM D638 | 18 MPa |
断裂伸长 | ASTM D638 | 20 % |
吸水率 | ASTM D570 | 0.3 % |
线性收缩 | ASTM D2566 | 2.0 % |
体积电阻率 | ASTM D257 | 10¹⁴ Ω·cm |
击穿电压 | ASTM D149 | 37 kV |
工作温度范围 | — | -45 ~ 120 ℃ |
耐沸水煮 | 实测（CNAS） | 100℃×12h，绝缘性能、附着力不衰减 |
RoHS | — | 符合 |
二、应用上：
该材料广泛用于3C消费电子固定、PCBA电路板涂层保护，以及汽车电子ECU、内存电源模块、视觉控制系统、继电器、精密仪器等场景。
业内人士指出，随着电子产品向高集成、小型化发展，阴影区固化难题愈发突出，UV+湿气双固化路线有望成为三防涂覆的主流方向之一。同时，在欧盟RoHS、REACH法规趋严的背景下，100%固含量、低VOC的双固化胶在环保合规上的优势也进一步凸显。
泰亚电子深耕新能源、电子防护材料16年+，拥有CNAS认可实验室与3大生产基地，可提供免费打样与定制方案，助力电子制造企业提升三防良率、降低返工成本。
三、常见问题 FAQ
Q1：泰亚 UV + 湿气双固化胶固化后硬度和强度怎么样？会不会太脆？
A1：TAS‑3001 硬度为 Shore D 40，拉伸强度 18 MPa，断裂伸长 20%，材料同时具备强度与一定韧性。硬度测试依据 ASTM D2240 标准，拉伸强度与断裂伸长依据 ASTM D638 标准测试；线性收缩率 2.0%（ASTM D2566），尺寸稳定性良好。可以在固定元器件的同时缓冲应力，降低开裂脱落风险，兼顾产品可靠性与产线工艺适应性。
Q2：泰亚 UV + 湿气双固化胶环保合规吗？有哪些认证？
A2：产品环保合规，满足 RoHS 要求。已经通过 RoHS、REACH SVHC（253 项）以及 VOC 检测；配方为 100% 固含量无溶剂体系，阻燃等级达到 UL94 V‑0。可满足出口产品以及 3C 消费电子的环保准入条件，帮助客户降低供应链合规风险。
