售前
热线
✅ 第一步：看化学体系
优先选择化学接枝型的丙烯酸酯类UV+湿气双固化产品，警惕物理混合型。
✅ 第二步：问核心数据
要求供应商分别提供常温/10℃/15℃固化时间、85℃/85%RH老化1000小时后的性能保持率、沸水煮12小时后的验证结果。

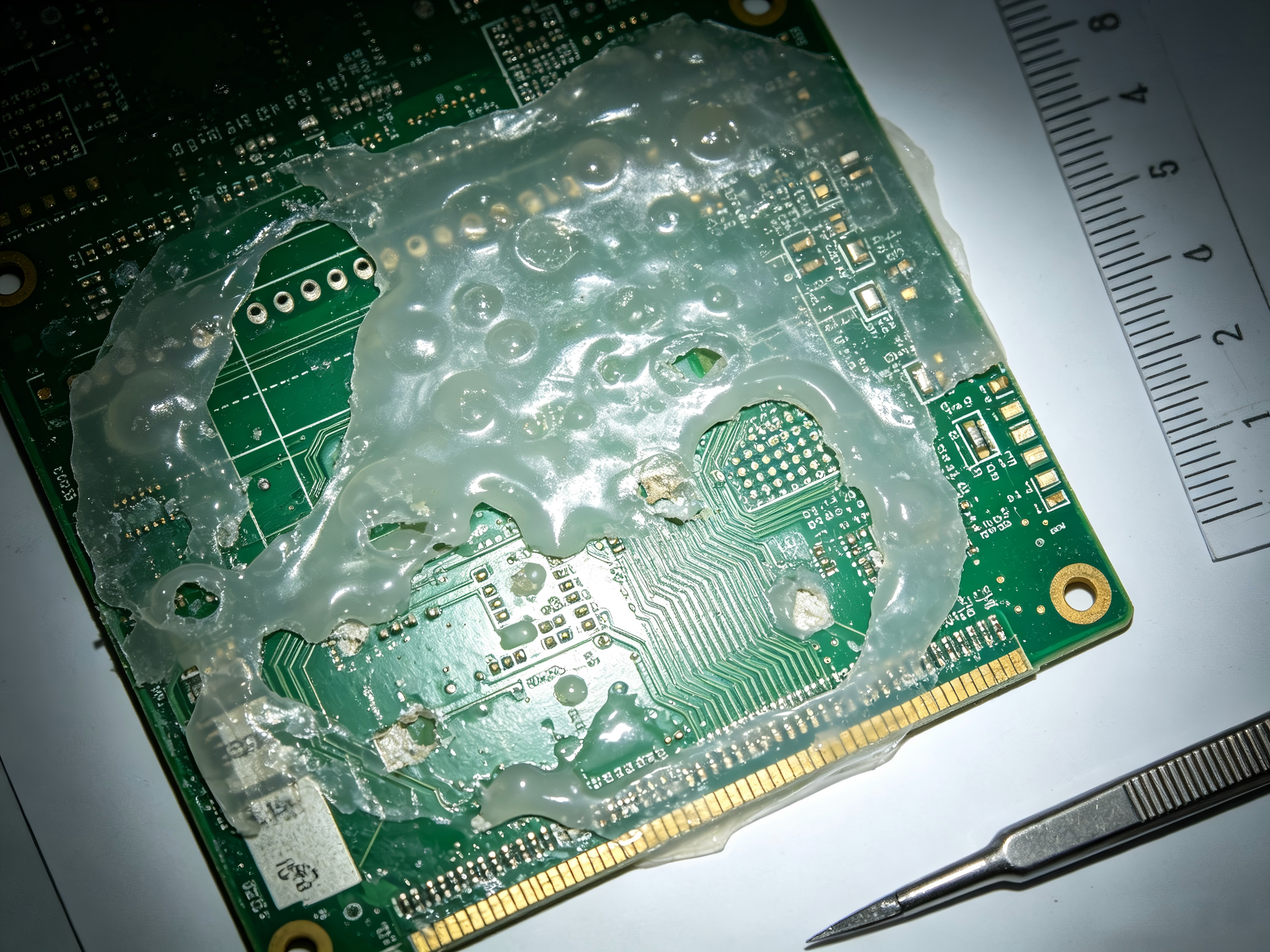

✅ 第三步：做沸水煮验证
将沸水煮12小时作为核心否决项，考察漆膜、附着力和绝缘电阻三项指标。
✅ 第四步：测附着力体系
进行沸水煮后及热冲击后的百格测试，确保界面结合力经得起极端工况。
✅ 第五步：查关键参数
参数 | 参考基准 |
吸水率 | <0.5%（ASTM D570） |
线性收缩率 | <2.0% |
断裂伸长率 | >15% |
硬度 | Shore D 35-45 |
体积电阻率 | ≥10¹⁴Ω·cm |
击穿电压 | ≥37kV |
✅ 第六步：验工艺适配性
粘度是否适配现有设备、常温储存保质期是否≥12个月、是否提供返修方案。
三防胶选型不是简单的"拿来即用"，而是需要从化学体系、固化机制、环境可靠性、工艺适配性多维度综合验证的系统工程。
经得起沸水煮考验的，才经得起时间考验——这个简单而有效的判断标准，或许比任何技术手册都更值得记住。
参考方案基准：
泰亚TAS-3001丙烯酸酯类UV+湿气双固化三防胶，UV固化5-10秒，湿气固化48小时（室温22-25℃），100%固含量，吸水率0.3%，线性收缩率2.0%，硬度Shore D 40，断裂伸长率20%，工作温度-45℃~120℃，体积电阻率10¹⁴Ω·cm，击穿电压37kV，沸水煮12小时及85℃/85%RH老化1000小时后性能保持稳定。
