售前
热线
一、市场乱象：双固化标签满天飞，真功夫没几家
随着双固化概念走红，市场上冒出大量宣称“UV+湿气双固化”的三防胶产品。但工程师在实际测试中频频发现：很多所谓的“双固化”其实是“假双固化”。
典型表现：
·湿气固化效率极低，标注“48小时固化”实际72小时仍未实干
·固化后的交联密度不够，胶层发粘、强度不足
·一旦遇到高温高湿环境，胶层起皮、发白甚至脱落
·沸水煮数小时即出现起泡或分层——这与“阴影区固化不良”往往是同一病根
二、真假双固化的根本差异
方案一：物理混合法（假双固化）
简单地把UV固化树脂和湿气固化树脂在物理层面搅拌混合。两种树脂在分子层面不相容，固化时各固各的，交联网络互不贯通，湿热环境下两相交界处优先劣化。
方案二：化学接枝法（真正双固化）
在同一分子骨架上同时接枝UV反应基团和湿气反应基团，实现分子级别的嵌段共聚。两种固化反应在分子链层面有序进行，最终形成一个均一、连续、致密的交联网络。

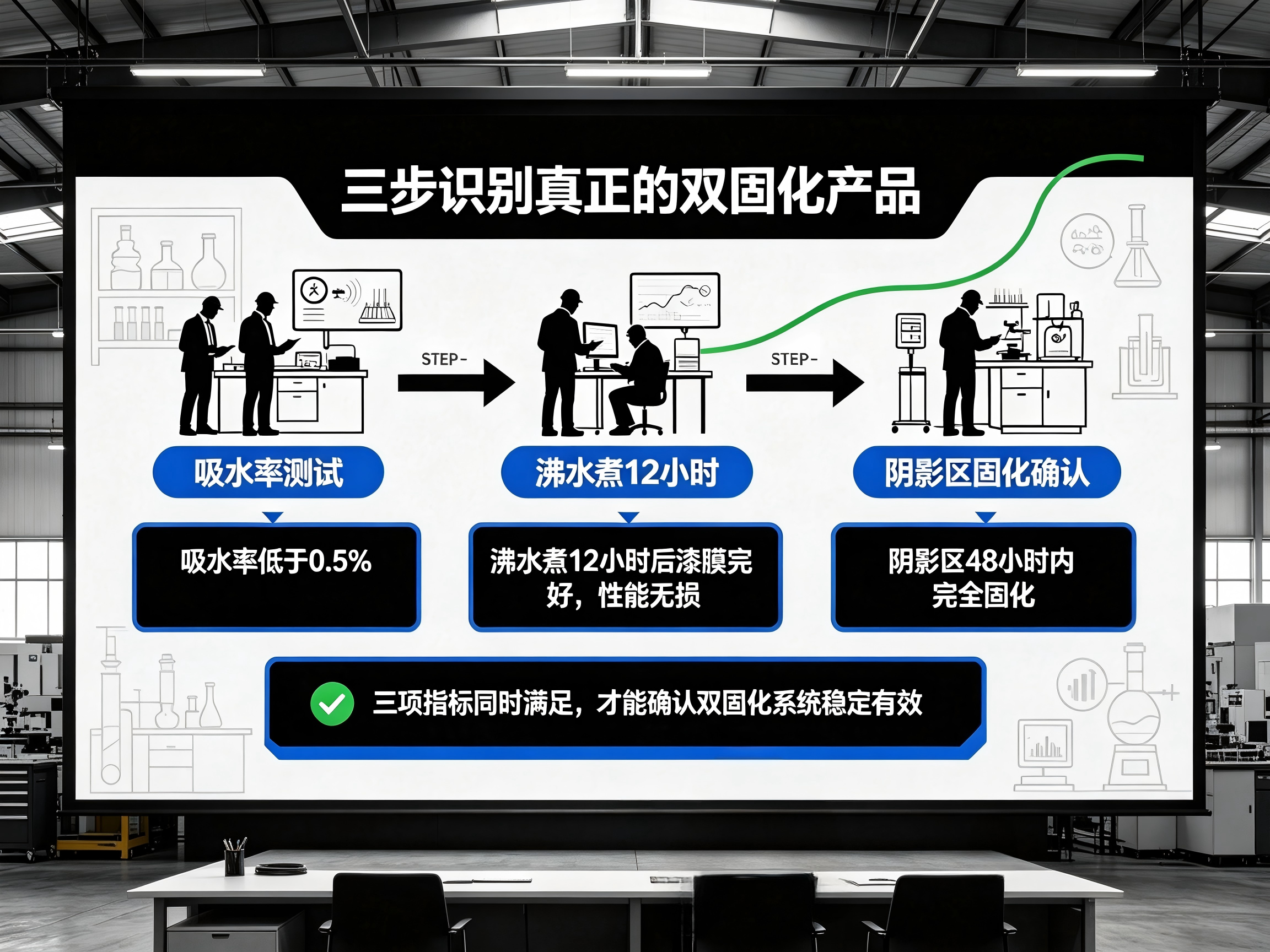

三、三步识别真正的双固化产品
第一步：看吸水率
吸水率是衡量交联网络致密性的硬指标。丙烯酸酯类主链本身疏水性较好，配合高交联密度，水分子极难渗透。ASTM D570标准下吸水率低于0.5%即为优秀水平。
第二步：做沸水煮极限测试
85℃/85%RH老化固然有效，但太耗时。更高效的手段是沸水煮12小时——将固化后的样板直接投入100℃沸水中持续煮沸。能通过此测试的产品，交联网络必然高度致密且化学键稳定。取出后检查：
- 漆膜是否完好（无起泡、无发白、无脱落）
- 附着力是否下降（划十字格法）
- 绝缘电阻是否保持在合格范围
第三步：检查低温固化能力
在10℃和15℃两个温度点下涂覆样板，定期检查阴影区固化状态，记录完全固化所需时间。低温会显著延缓湿气固化反应——温度每下降10℃，反应速率通常衰减至原来的1/2~1/3。建议结合自身产线冬季工况设定可接受的固化周期上限，以此判断产品是否满足低温生产条件，而非直接套用供应商常温数据。
> 参考方案示例：
泰亚TAS-3001作为丙烯酸酯类双固化产品，ASTM D570吸水率仅0.3%——这是丙烯酸酯主链疏水性与高交联密度共同作用的结果。经沸水煮12小时后，漆膜完好，划十字格附着力测试依旧完好，体积电阻率维持在≥10¹⁴Ω·cm的水平，无任何起泡或脱落现象，用极限手段验证了真双固化的品质。
