售前
热线
为什么UV光照不到的地方胶就固不了？
双固化三防胶在低温下真的能用吗？
怎么判断一款双固化产品是不是‘真双固化’？
一个被低估的致命隐患

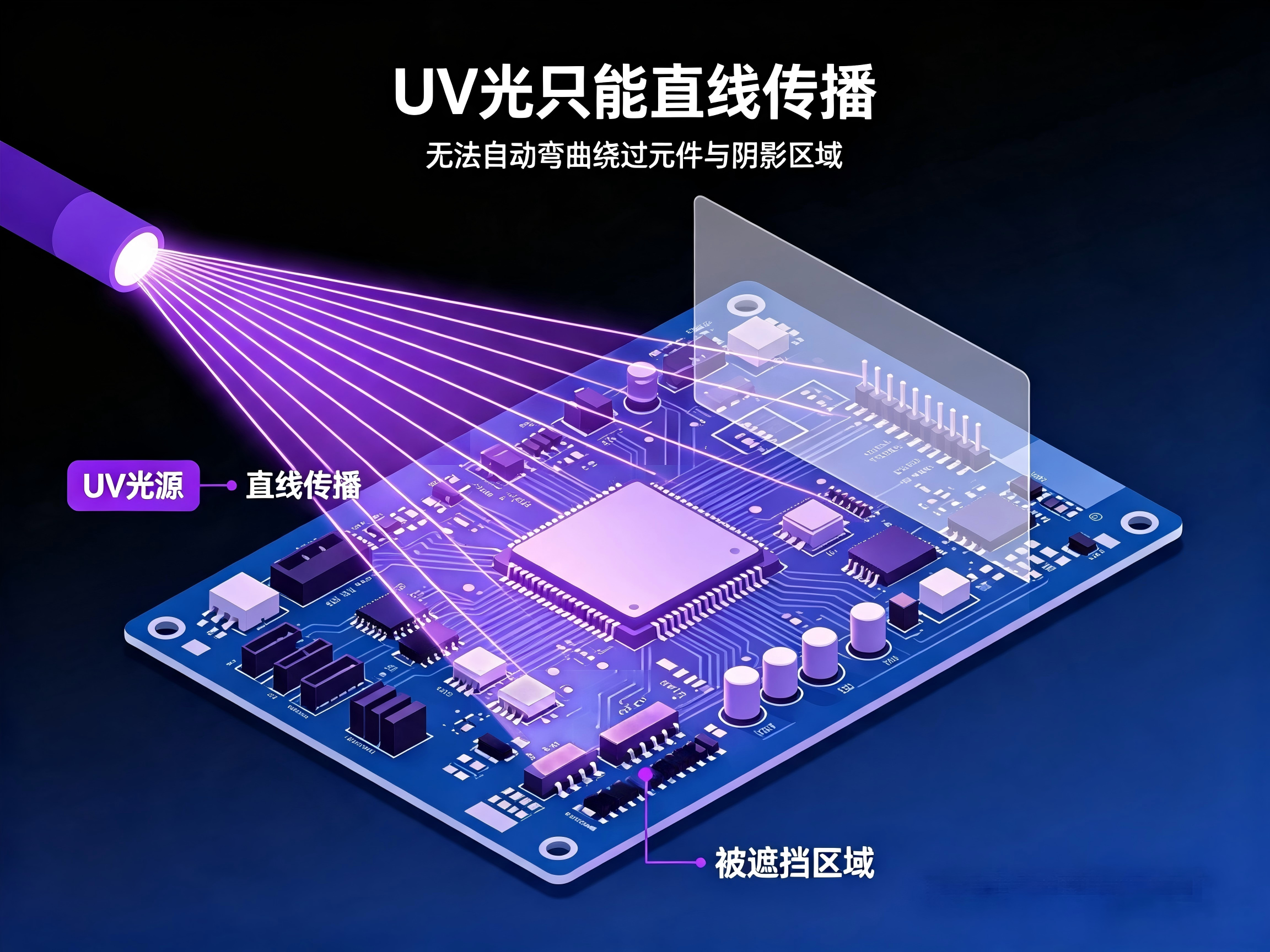

在汽车电子控制单元、电源模块、视觉控制系统等高可靠性电子产品的生产线上，UV固化三防胶凭借秒级固化的高效率，正成为越来越多工厂的首选。但一个被许多工程师低估的问题是：UV光只能直线传播，无法弯曲绕过元件。
这意味着什么？QFP封装芯片的本体下方、连接器的侧面、细间距器件的引脚之间、立式电解电容的根部——这些UV光无法直射的“阴影区”，涂覆的三防胶可能根本没有固化。数据显示，使用单一UV固化工艺的三防涂覆线，阴影区域固化不良率普遍在8%-15%之间。
更棘手的是，这种隐患往往不在产线上暴露——板子出厂时一切正常，但产品投入使用数月后，未固化的胶膜开始吸湿、绝缘电阻下降、引脚间出现电化学迁移，最终导致短路或腐蚀故障。
双固化是行业共识，但现实并不完美
为了解决“灯下黑”问题，行业内普遍采用UV+湿气双固化体系——UV光照快速固化可照射区域，阴影区依靠空气中的湿气实现二次固化。这个思路本身是正确的，也是目前公认的最优解。
但现实生产中，工程师们在使用双固化产品时频繁遭遇以下问题：
痛点 | 具体表现 |
低温停摆 | 冬季低温车间环境（10~15℃）下，湿气固化反应速率显著下降，实际固化时间可能数倍于常温标称值，具体周期需结合温湿度条件实测验证，不要仅凭标签预估 |
膜厚限制 | 膜厚超过50μm时，深层湿气难以渗透，底部固化度不足，表面干了内部还是“稀的” |
数据模糊 | 多数技术资料仅描述“2-3天内固化”，不明确温湿度条件，工艺窗口无法验证 |
验证无门 | 供应商只提供初始性能数据，缺乏加速老化（85℃/85%RH）和极限测试（沸水煮）后的固化保持率 |
这些问题的共性是：双固化“有”了，但“好用”远远谈不上。
那如何精准评估双固化产品的阴影区固化能力？
选型时建议不要轻信标签，而是通过以下实测手段来验证：
① 低温固化验证
在 10℃ 和 15℃ 两个温度点下涂覆样板，记录阴影区达到完全固化（刀片划开无粘手、无发白）所需时间。建议根据自身产线冬季实际环境，设定可接受的固化周期阈值，而非盲目套用供应商宣传数据。
② 厚膜固化验证
涂覆100μm厚度的胶层（远超常规的30-50μm），在标准温湿度下固化后切开观察剖面——固化深度是否均匀、内部是否存在未固化夹层。
③ 沸水煮极限验证
将固化后的整板（含典型阴影区域）浸入100℃沸水中持续煮沸12小时，取出后观察阴影区漆膜是否完好、有无起泡发白、用刀片划开检查固化度是否下降。这是最极端的“照妖镜”——任何固化不充分的区域都会在沸水侵蚀下迅速暴露。
④ 老化后性能验证
85℃/85%RH老化1000小时后，测试阴影区域的绝缘电阻和附着力，与初始值对比。
> 参考方案示例：
泰亚UV+湿气双固化产品（型号TAS-3001）在上述四项验证中的表现——UV灯下5-10秒完成光照区固化，阴影区48小时（室温22-25℃）完成湿气固化；100μm厚膜固化后剖面检查无未固化夹层；沸水煮12小时后整板漆膜完好、阴影区无起泡发白；85℃/85%RH老化1000小时后绝缘电阻保持在10¹⁴Ω·cm以上。该数据可供工程师在选型时作为对比基准参考。
