售前
热线
PCB板上的芯片、连接器、堆叠电感、插件元器件会形成大量光照盲区，阴影区固化不充分是电子整机批量可靠性失效的核心诱因。不同树脂体系的双固化反应原理差异极大，最终固化效果、量产稳定性天差地别。本章将客观对比四类树脂的固化特性、优劣短板，明确高可靠三防胶的全域无死角固化选型标准。
一、四类树脂固化性能客观对比
1. 有机硅UV双固化
优势：UV表层固化速度较快，固化后胶体质地柔软，内部应力极小，不会损伤精密元器件。
短板：湿气交联反应速率极低，BGA底部、引脚细微缝隙等核心盲区，静置48h仍存在半固化、发软区域；未完全交联的胶体吸水率大幅升高，沸水测试中快速出现分层、鼓包，绝缘性能断崖式下滑，无法通过长效可靠性验证。
2. 聚氨酯UV双固化
优势：湿气深层交联性能优异，元器件背光区域固化彻底，无发软、残留粘性隐患。
短板：UV表干阶段氧阻聚问题严重，普通空气UV灯设备无法实现完全表干，必须加装氮气隧道设备，大幅抬高产线改造、设备运维成本；固化收缩率偏大，薄涂工艺易形成细微涂层缝隙，成为水汽、腐蚀介质持续渗透的通道，长期防护失效风险高。
3. 环氧UV双固化
优势：表层UV固化后硬度高，固化收缩率小，涂层平整度、尺寸稳定性佳。
短板：分子结构缺失高活性湿气官能团，常温环境下阴影区完全无法自主交联固化，必须加温烘烤72h以上才能彻底固化，导致产线半成品大量堆积，产能严重受限；低温环境下胶体脆性加剧，冷热冲击测试中直接开裂、脱落，防护功能完全失效。
4. 改性丙烯酸UV双固化（TAS-3001）
优势：适配320~390nm通用工业UV灯，5~10秒即可快速表干定型，无需氮气辅助、无需加温烘烤，适配普通量产产线；湿气交联基团活性适中、性能稳定，常温空气环境下，元器件背光、缝隙盲区48h可实现100%完全交联固化；固化后胶体硬度与柔韧性精准平衡，吸水率仅0.3%，耐受12h沸水煮后涂层完整无分层、起泡，电气指标全程稳定；标准粘度1000cps，喷涂流平均匀，无针孔、积边、露涂等工艺缺陷，量产良率极高。
短板：130℃以上持续高温工况下，长期耐老化性能弱于有机硅体系。

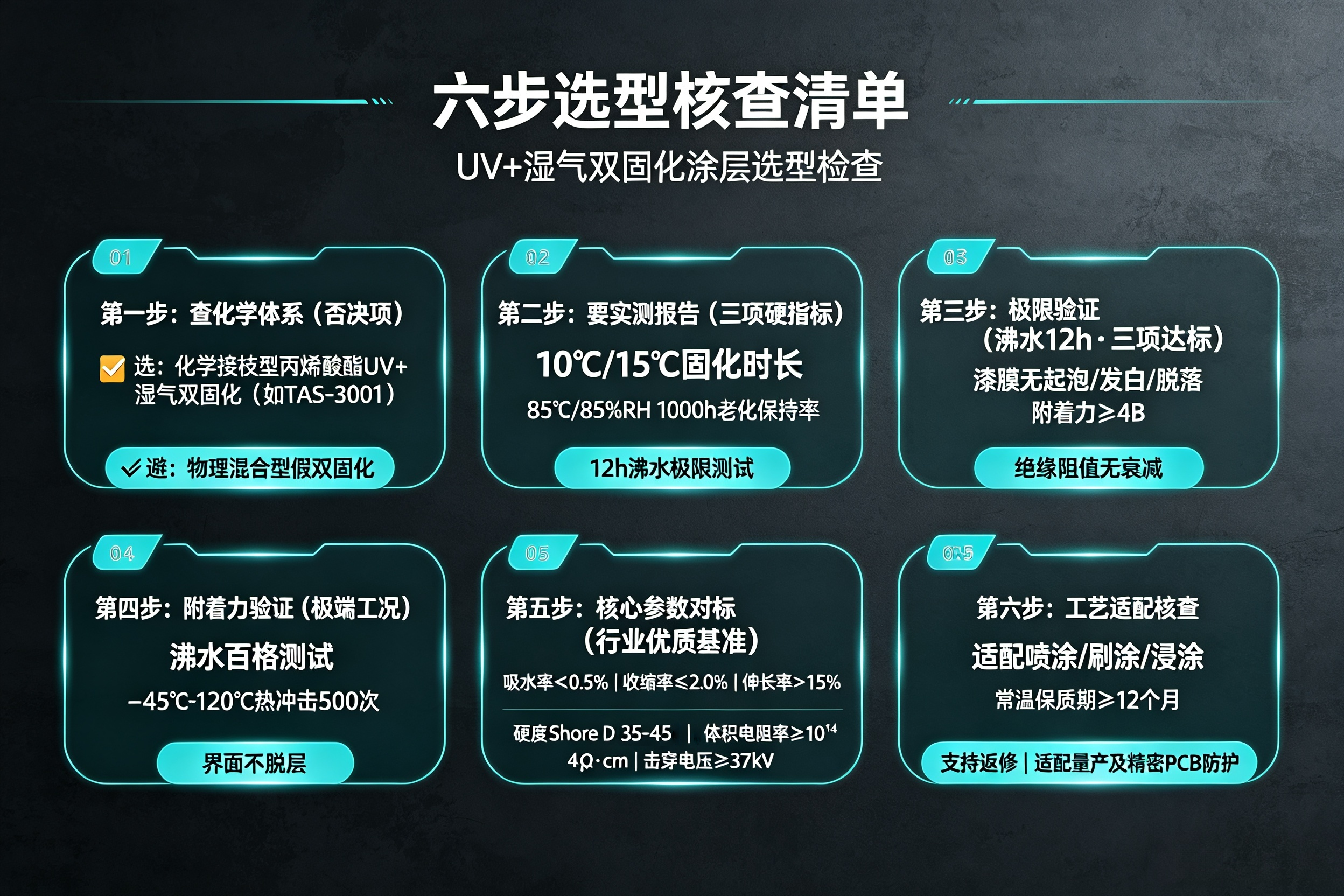

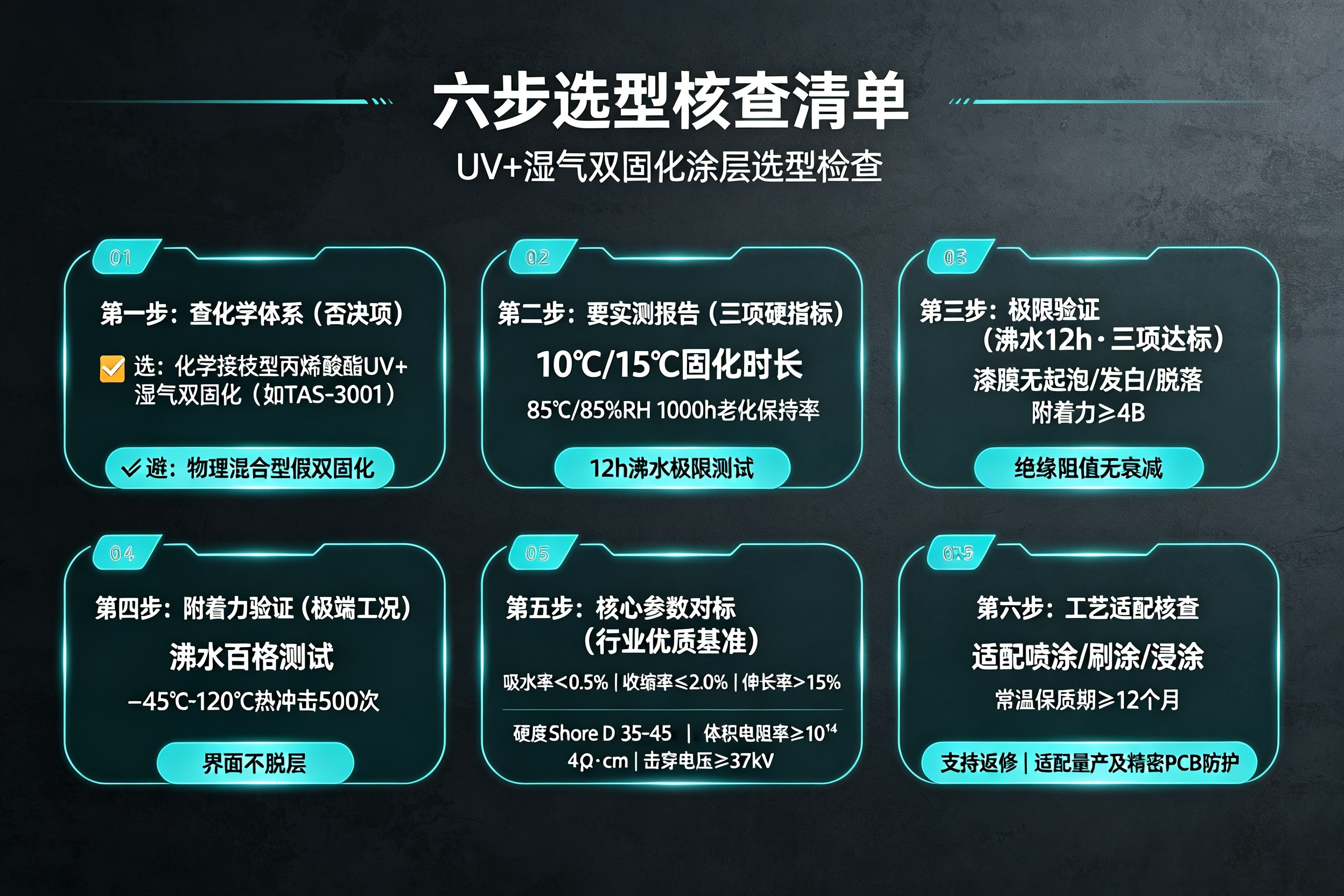

二、全域无死角固化硬性选型标准
兼顾量产效率与长期可靠性的优质双固化三防胶，必须同时满足两大核心条件，缺一不可：
1. 适配常规工业UV光源，可快速表干定型，无需额外加装氮气、加温设备，无产线改造成本；
2. 常温空气自然环境下，元器件所有阴影、盲区48h完全交联固化，浸水、温变、老化测试后胶体性能无衰减、无失效。
三、泰亚TAS-3001丙烯酸体系落地适配场景
精准适配汽车电子控制单元、储能电源模块、工业视觉控制系统、高密度精密PCB等元器件密集、盲区多、可靠性要求高的产品。相比另外三类树脂体系，可同步规避固化缓慢、设备改造成本高、水煮分层、温变开裂等各类量产缺陷，大幅降低整机老化、可靠性测试不良率。
