售前
热线
聚焦服务器主板、算力板7×24小时不间断运行、机房恒温高湿、长期高负荷通电的专属工况，解决行业普遍痛点：涂胶后依旧腐蚀、胶层分层脱落、绝缘失效，核心拆解附着力失效三大根源与服务器专属验证标准。
1. 服务器行业核心痛点：涂胶≠防护，界面失效是核心病根
大量服务器PCB失效案例显示：多数故障并非三防胶固化不足，而是胶层与基材界面附着力失效。服务器常年处于高湿、微尘、持续通电环境，一旦胶层与板体、绿油出现分层，水汽会快速侵入界面，引发漏电、腐蚀、信号异常，直接导致服务器宕机。
2. 服务器PCB附着力失效三大专属元凶
• 基材残留污染：服务器高端PCB助焊剂活性高、清洗难度大，残留助焊剂、清洗剂会持续破坏胶层界面结合力，长期运行后出现局部脱层。
• 绿油表面张力不匹配：服务器主板多采用高精密哑光绿油，表面张力偏低，普通三防胶润湿效果差，易出现缩胶、虚涂、界面结合不紧密问题。
• 长期湿热界面侵蚀（最致命）：机房常年恒温恒湿，水分子持续渗透胶层界面。普通低交联密度胶水无法阻隔水汽，长期侵蚀下分子间作用力断裂，造成不可逆附着力失效。

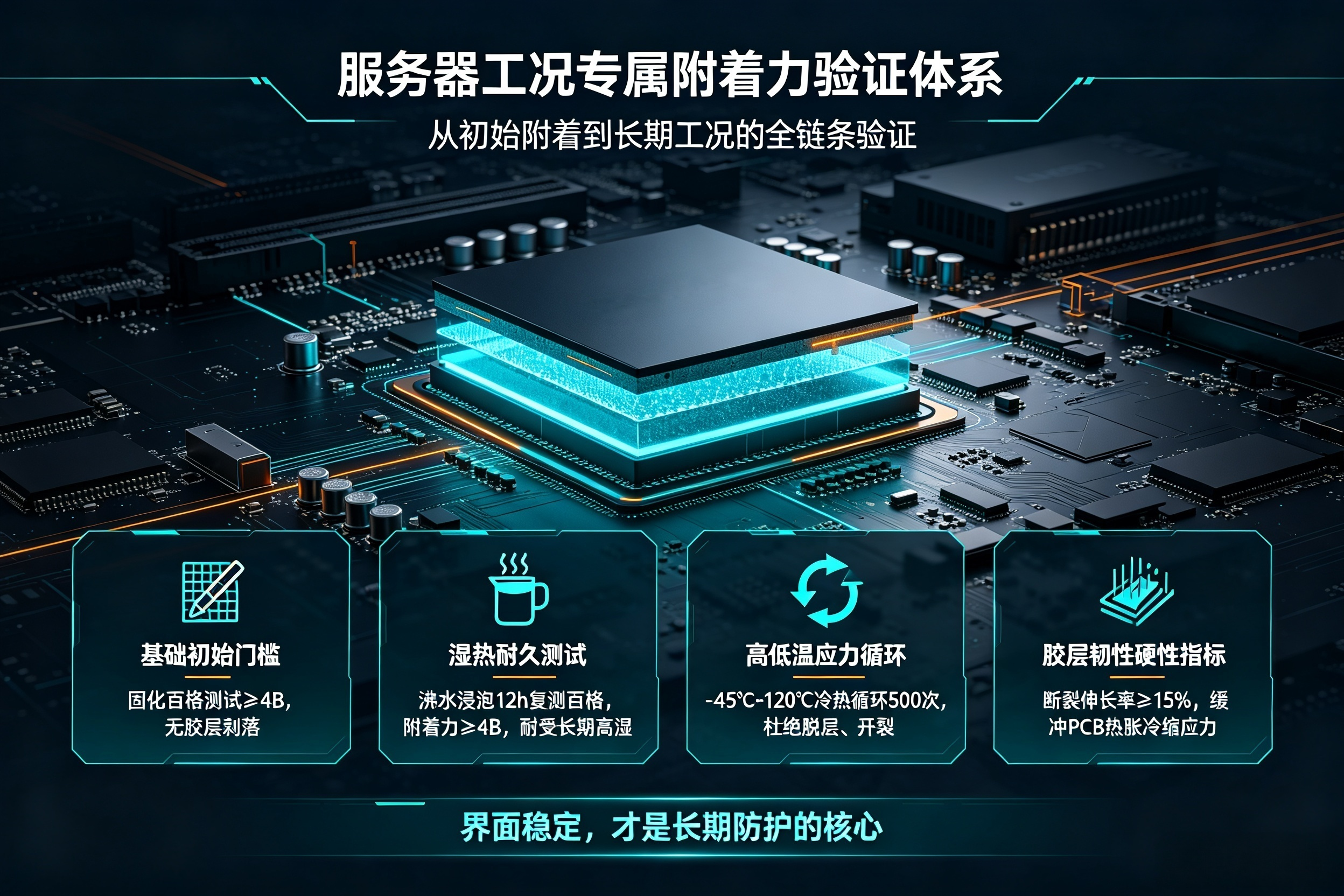

3. 服务器工况专属附着力验证体系
常规百格测试仅能验证初始附着力，无法适配服务器长期运行工况，必须增加极限工况验证：
• 基础门槛：固化后初始百格测试≥4B，无明显剥落。
• 湿热耐久验证：沸水煮12小时后复测百格，模拟服务器长期高湿环境，附着力仍保持≥4B为合格。
• 温变应力验证：-45℃~120℃冷热循环500次，适配服务器启停温差应力，杜绝胶层开裂、脱层。
• 韧性匹配要求：服务器PCB长期热胀冷缩，需断裂伸长率≥15%的软弹型胶层，缓冲应力、避免开裂。
4. 场景适配产品参考
泰亚TAS-3001系列UV+湿气双固化胶适配服务器长期运行工况（服务器PCB三防胶、服务器主板三防）：
断裂伸长率20%，Shore D 40适中硬度，软弹特性可完美适配PCB热胀冷缩；
沸水煮12小时、冷热循环500次后附着力完好；
长期高湿环境下绝缘电阻稳定在10¹⁴Ω·cm以上，杜绝界面腐蚀、漏电故障。
