【密封材料选型全景指南 · 第五篇】
随着电动汽车的快速发展，硅胶泡棉密封圈在电池包中的应用日益广泛。作为守护电池安全的关键部件，其密封可靠性直接关系到整车安全。国家标准对电池包的防护等级要求通常不低于IP67，这对密封技术提出了严苛挑战。本文将系统分析电池包硅胶泡棉密封圈的四大失效模式，并提供切实可行的解决方案，为从业者提供改进参考。
01 背景介绍
✦硅胶泡棉的优势：
优异回弹性、耐候性、防水性、气密性；
长期工作稳定性好；
是严苛环境下防水密封的理想选择。
✦电池包密封的重要性：
电池包是电动汽车的“心脏”，其密封性能直接关乎高压安全与系统寿命，是整车安全的核心防线。
02 密封系统结构与潜在风险点
典型的硅胶泡棉密封圈采用“背胶”形式，以方便安装定位。其装配流程通常为：撕离心纸→贴附至下箱体→手动按压定位→安装上盖并锁紧螺栓→气密性测试。

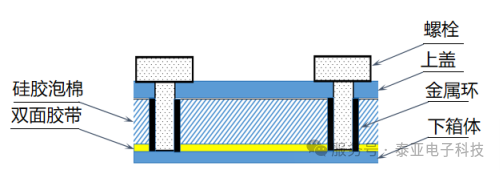

结构示意图：
✦水的四种潜在入侵路径
在水下浸泡（如IPX7）测试中，水的潜在入侵路径有四条，对应着四个关键界面与本体：
路径一：下箱体与双面胶带之间的界面。
路径二：双面胶带与硅胶泡棉之间的界面。
路径三：穿过硅胶泡棉材料本体。
路径四：硅胶泡棉与上盖之间的界面。
03 四大失效模式分析与解决方案
✦失效模式一：下箱体与双面胶带界面失效
1.问题描述：
胶带褶皱形成渗水通路；
胶带粘接性能异常（如胶粘剂被离心纸带走）；
密封面存在异物（如结构胶、油污）。

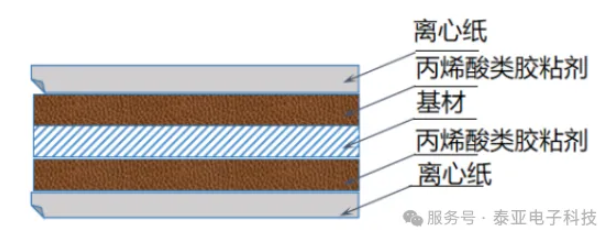

2.双面胶带结构示意图：
3.解决方案：
优化胶带：降低PET基材厚度 (0.01-0.014mm)，增加丙烯酸胶粘剂厚度 (如0.16mm)。
严格现场控制：贴附前检查并清洁下箱体密封面，确保平整、无异物。
✦失效模式二：双面胶带与硅胶泡棉界面失效
✦失效模式三：硅胶泡棉本体失效
1. 根本原因：
选用了开孔 结构硅胶泡棉。
开孔泡棉泡孔联通，在电池包内部负压时，水汽易穿透。
比如泰亚电子TY-640系列产品闭孔率≥95%，密封性达IPX8级
2. 解决方案：
材料选型： 必须选择闭孔 结构硅胶泡棉。
鉴别方法：扫描电镜(SEM)观察 横切面。
性能指标判断：
高反弹应力 (>60 kPa)
低吸水率 (<5%)
✦失效模式四：硅胶泡棉与上盖界面失效
1.核心机理：

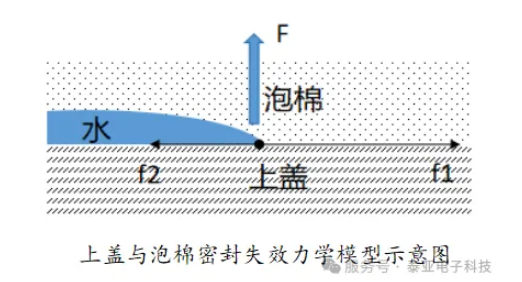

力学平衡模型： F2 (密封贴附力) < F1 (水渗入力总和)
关键发现： 密封效果取决于压缩应力(F)，而非单纯的压缩量。
2.实验佐证：
相同压缩量(16%)下，宽压边(20mm)密封成功，窄压边(6mm)密封失败。
原因：窄压边导致实际接触面的压缩应力显著降低。
3.解决方案与设计要点：
确保足够的压缩应力(F)，而非仅关注压缩量。
不同材质、表面结构的箱盖和泡棉，所需最小压缩应力不同。
设计时需进行验证，确保 F2 > F1。
04 总结与归纳
电池包硅胶泡棉密封的可靠性是一项系统工程，涉及材料选型、工艺控制、结构设计三大支柱。任何环节的疏忽都可能导致密封失效。核心要点归纳如下：
✦选对材料：使用高闭孔硅胶泡棉，匹配高性能胶带及处理剂。
✦控好工艺：确保密封面清洁，并严格执行背胶预处理工艺。
✦优化设计：基于力学模型进行设计，保证足够的有效压缩应力，而非仅关注压缩率。
