售前
热线
电偶腐蚀、振动断裂、冷却液泄漏——液冷板与电池箱体间的三大隐形风险，正被泰亚电子科技TD导电泡棉系统性解决。凭借16项CNAS认证性能数据及头部车企量产验证，该材料已实现电位差归零与机械缓冲的协同控制，成为动力电池安全进化的关键组件。
一、核心痛点--液冷板-箱体界面的隐形杀手
01 电偶腐蚀
铝制液冷板与钢/铝合金箱体间电位差（＞0.5V）引发离子迁移，导致金属穿孔泄漏。
02 振动失效
车辆行驶中2000Hz高频振动使刚性接触点应力集中，螺栓疲劳断裂风险提升300%。
03 冷却液泄漏
充放电温差70℃下，传统材料压缩永久变形＞15%，密封失效引发冷却液渗漏，从而导致带电部件短路。

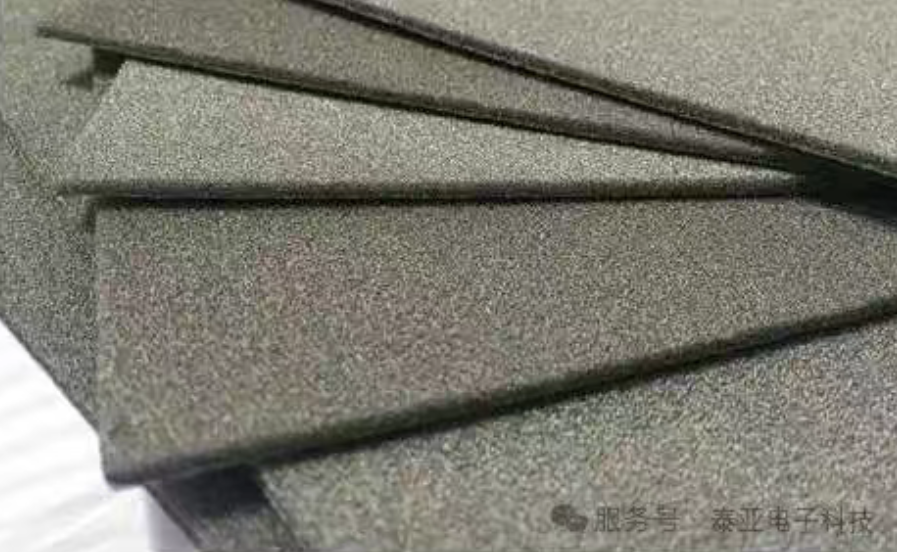

二、泰亚导电泡棉--五维技术壁垒

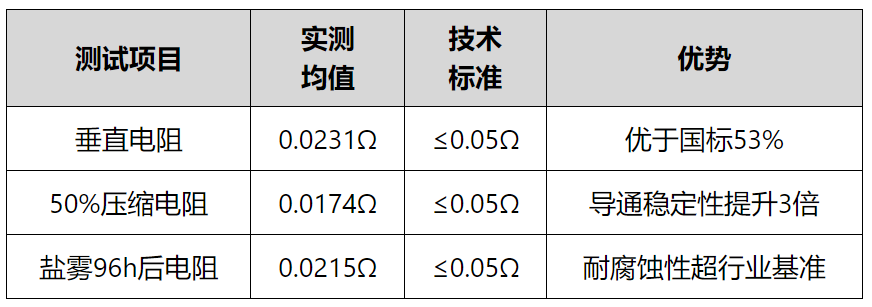

01 超低电阻导通
02 极端环境可靠性（全域温度验证）
· 温度适应性：
-40℃↔85℃交变循环，电阻漂移＜2%
· 老化稳定性：
85℃/85%RH 1000h加速老化，压缩永久变形仅4.61%（远低于15%安全红线
· 耐腐蚀性：
盐雾96h后零腐蚀（ISO 9227 NSS评级A），表面无变色脱落

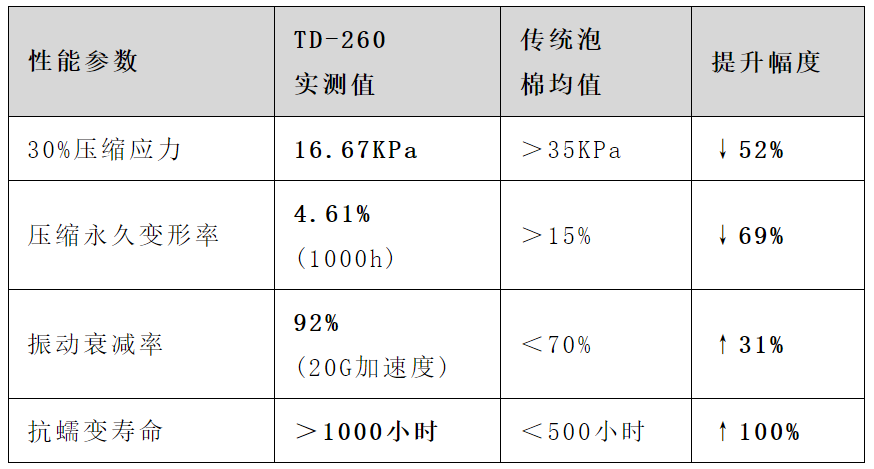

03 机械缓冲性能：核心指标碾压行业基准
工程价值解码
· 低应力缓冲：16.67KPa压缩应力精准匹配液冷板形变需求（12-25KPa黄金区间），避免电池包螺栓过载失效
· 振动吞噬者：92%能量衰减率破解2000Hz高频振动难题
· 永不塌陷：1000h持续压缩后回弹率＞95%，杜绝因泡棉疲劳导致的接触电阻飙升
04 电气安全防护与泄漏风险防控
· 等电位生命守护：
16.67KPa 精准压缩应力实现全域导通，电位差归零至小于 0.05V，消除电击、漏电连锁风险，满足 IEC 60664 - 1 电气间隙标准。
· 泄漏电弧抑制：
冷却液渗入时，等电位连接使电压差小于 3V，短路电流降至危险值 20% 以下，配合 UL94 V0 阻燃层，阻断“泄漏→短路→起火”链式反应，大幅降低电弧引燃概率。
05 安全与合规双认证
· 阻燃：UL94 V-0认证（-40℃~150℃全温域阻燃零熔滴）
· 环保：RoHS/REACH全项通过（28类有害物质未检出）
· 车规：满足头部电池厂的企业标准
三、头部客户实证
在某头部电池厂Pack产线的极限测试中：
1.振动测试（10-2000Hz随机振动，RMS 7.3G）：
· 电位差维持＜0.05V（初始值0.02V）
· 泡棉厚度衰减仅0.12mm（允许值≤0.5mm）
· 0例振动导致冷却液泄漏
2. 电气安全测试：
· 注入5A故障电流，壳体-液冷板电位差稳定在0.038V
· 800V高压母线喷射冷却液测试：0电弧触发，0热失控报警
